AKOO LATHES: Wie können wir Ihnen helfen?
[ti_wishlists_addtowishlist]
Ausgelegt für hohe Zerspanungsleistung und optimale Schnittergebnisse. Durch das feinstufige Getriebe, können nahezu alle Einstellungen vorgenommen werden um optimale Oberflächenergebnisse bei schonender Werkzeugabnutzung zu erzielen. Die optimale Leistungsausbeute des 7,5kW Motors führt zu außergewöhnlichen Drehmomenten bei gleichzeitig energieeffizientem Stromverbrauch.

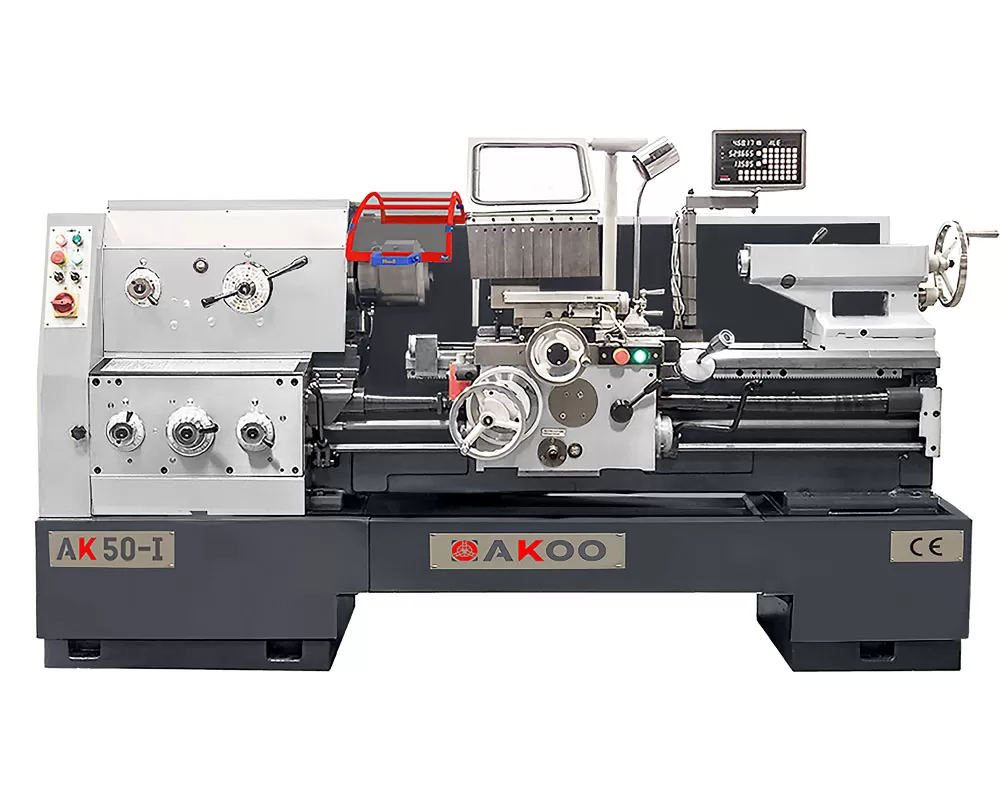

AK 50-I in 4 Längen
TECHNISCHE DATEN
| Spitzenhöhe | 250 mm |
|---|---|
| Spindelbohrung | 82 mm |
| Spitzenweite, mm | 1000, 1500, 2000, 3000 |
| Umlaufdurchmesser über Bett | 500 mm |
| Umlaufdurchmesser in der Kröpfung | 710 mm |
| Umlaufdurchmesser über Support | 300 mm |
| Drehzahlbereich | 9 – 1600 U/min (24 Stufen) |
| Spindelnase | DIN 55029 Camlock D1-8 |
| Verfahrweg X-Achse | 275 mm |
| Verfahrweg Z1-Achse | 145 mm |
| Bereich Längsvorschübe | 0,028 – 6,43 mm/U; 93 Stufen |
| Bereich Planvorschübe | 0,012 – 2,73 mm/U; 93 Stufen |
| Metrische Gewinde | 0,5 – 224 mm; 48 Stufen |
| Zollgewinde | 72 – 1/8 Gang/Zoll; 49 Stufen |
| Modulgewinde | 0,5 – 112 mm; 42 Stufen |
| Diametralgewinde | 56 – 1/4 DP; 42 Stufen |
| Pinolen-ø | 75 mm |
| Pinolenweg | 150 mm |
| Pinolenaufnahme | Morse Konus 5 |
| Motorleistung | 7,5 kW |
| Gewicht | Modellabhängig |
| Abmessungen | Modellabhängig |
Modelle
| Modelle | AK 50-I (1000) | AK 50-I (1500) | AK 50-I (2000) | AK 50-I (3000) |
|---|---|---|---|---|
| Spitzenhöhe | 250 mm | 250 mm | 250 mm | 250 mm |
| Spindelbohrung | 82 mm | 82 mm | 82 mm | 82 mm |
| Spitzenweite | 1000 | 1500 | 2000 | 3000 |
| Umlaufdurchmesser über Bett | 500 mm | 500 mm | 500 mm | 500 mm |
| Umlaufdurchmesser in der Kröpfung | 710 mm | 710 mm | 710 mm | 710 mm |
| Umlaufdurchmesser über Support | 300 mm | 300 mm | 300 mm | 300 mm |
| Drehzahlbereich | 9 – 1600 U/min (24 Stufen) | 9 – 1600 U/min (24 Stufen) | 9 – 1600 U/min (24 Stufen) | 9 – 1600 U/min (24 Stufen) |
| Spindelnase | DIN 55029 Camlock D1-8 | DIN 55029 Camlock D1-8 | DIN 55029 Camlock D1-8 | DIN 55029 Camlock D1-8 |
| Verfahrweg X-Achse | 275 mm | 275 mm | 275 mm | 275 mm |
| Verfahrweg Z1-Achse | 145 mm | 145 mm | 145 mm | 145 mm |
| Bereich Längsvorschübe | 0,028 – 6,43 mm/U; 93 Stufen | 0,028 – 6,43 mm/U; 93 Stufen | 0,028 – 6,43 mm/U; 93 Stufen | 0,028 – 6,43 mm/U; 93 Stufen |
| Bereich Planvorschübe | 0,012 – 2,73 mm/U; 93 Stufen | 0,012 – 2,73 mm/U; 93 Stufen | 0,012 – 2,73 mm/U; 93 Stufen | 0,012 – 2,73 mm/U; 93 Stufen |
| Metrische Gewinde | 0,5 – 224 mm; 48 Stufen | 0,5 – 224 mm; 48 Stufen | 0,5 – 224 mm; 48 Stufen | 0,5 – 224 mm; 48 Stufen |
| Zollgewinde | 72 – 1/8 Gang/Zoll; 49 Stufen | 72 – 1/8 Gang/Zoll; 49 Stufen | 72 – 1/8 Gang/Zoll; 49 Stufen | 72 – 1/8 Gang/Zoll; 49 Stufen |
| Modulgewinde | 0,5 – 112 mm; 42 Stufen | 0,5 – 112 mm; 42 Stufen | 0,5 – 112 mm; 42 Stufen | 0,5 – 112 mm; 42 Stufen |
| Diametralgewinde | 56 – 1/4 DP; 42 Stufen | 56 – 1/4 DP; 42 Stufen | 56 – 1/4 DP; 42 Stufen | 56 – 1/4 DP; 42 Stufen |
| Pinolen-ø | 75 mm | 75 mm | 75 mm | 75 mm |
| Pinolenweg | 150 mm | 150 mm | 150 mm | 150 mm |
| Pinolenaufnahme | Morse Konus 5 | Morse Konus 5 | Morse Konus 5 | Morse Konus 5 |
| Motorleistung | 7,5 kW | 7,5 kW | 7,5 kW | 7,5 kW |
| Gewicht | 2 750,00 kg | 2 950,00 kg | 3 150,00 kg | 3 450,00 kg |
| Größe | 2500 x 1100 x 1380 mm | 3132 x 975 x 1270 mm | 3632 x 975 x 1270 mm | 4632 x 975 x 1270 mm |
HIGHLIGHTS
AUSSTATTUNG
LIEFERUMFANG
DOKUMENTE
DATENBLATT
OPTIONEN
HIGHLIGHTS
- Hohe Zerspanungsleistung, optimale Schnittergebnisse
- Elektromechanische Spindelbremse
- Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte
- Fein abgestuftes Getriebe für optimale Schnitt- und Vorschubgeschwindigkeiten und minimale Werzeugabnutzung.
- Abgestimmmte, steife Konstruktion für die Aufnahme von großen Schnittkräften
- Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen
- Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
AUSSTATTUNG
- gefertigt nach DIN 8606
- 80 mm Spindelbohrung
- Bettbrücke
- elektromagnetische Spindelbremse
- automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
- Eilgang in Längs und Plan via Taster
- Überlastkupplung im Schlosskasten
- Spindelkastenschmierung durch integrierte Pumpe
- manuelle Bettbahn-Zentralschmierung
- 3 Achsen digitales Messsystem
- nachstellbare Hauptspindellager
- Lamellenkupplung im Hauptgetriebe
- schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
- Micrometer Endanschlag
- Kühlmitteleinrichtung
- Spritzschutzwand
- 4-fach Stahlhalter
LIEFERUMFANG
- 3-Backenfutter 250 mm,
- 4 Backen Planscheibenfutter 400 mm,
- 1 Stück mitlaufende Lünette,
- 1 Stück stehende Lünette 120-250 mm Durchlass Optional: Kegeldreheinrichtung
DOKUMENTE
DATENBLATT
DATENBLATTOPTIONEN
FRAGEN SIE NACH UNSEREM MESSEPREIS
Bestellablauf
Nach Ihrer schriftlichen Bestellung erstellen wir Ihnen eine verbindliche Auftragsbestätigung. Im Falle einer mündlichen Bestellung senden Sie uns die unterschriebene Auftragsbestätigung umgehend zu.
ZAHLUNGSWEISEN
Die Zahlung erfolgt als Vorkasse aufgrund der Auftragsbestätigung. Auf Wunsch erstellen wir Ihnen auch gerne eine Vorausrechnung.
Sie haben die Möglichkeit ihre Zahlung per Banküberweisung, Barzahlung vor Ort oder über Paypal auszuführen.
Abhängig vom Auftragswert besteht die Möglichkeit die Zahlung durch eine Leasinggesellschaft abzuwickeln oder die Zahlung gegen Bankbürgschaft vorzunehmen. Nach dem Zahlungseingang wird der Auftrag zur Komissionierung freigegeben.
LIEFERZEITEN
Nachdem die Ware an die Spedition übergeben wurde wird diese in der Regel am nächsten Werktag angeliefert.
VERSANDKOSTEN
Werkzeuge und Zubehör werden abhängig vom Gewicht in der Regel direkt per UPS oder DHL versendet. Maschinen durchlaufen vor dem Versand eine Endkontrolle. Die Dauer der Endkontrolle kann je nach Modell variieren. In der Regel können Sie mit 2-3 Tagen Bearbeitungszeit rechnen. Im Anschluss an die Endkontrolle werden die Maschinen unserer Hausspedition zur Abholung gemeldet.
